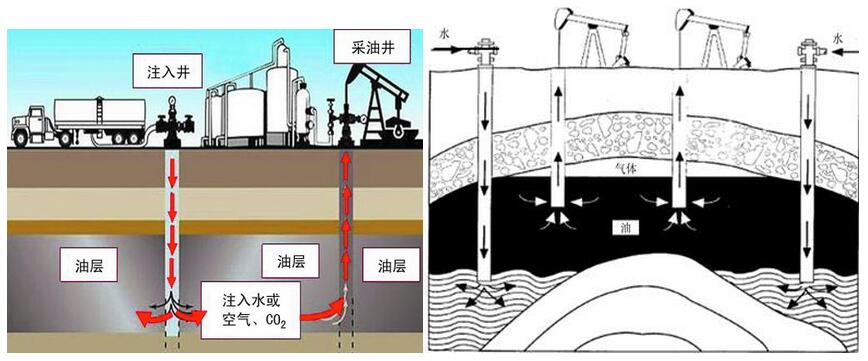

一、注水開發的必要性
    目前,油田投入開發后，隨著開采時間的增長油層本身能量將不斷地被消耗，致使油層壓力不斷地下降，地下原油大量脫氣，粘度增加，油井產量大大減少，甚至會(huì )停噴停產，造成地下殘留大量死油采不出來。
    為了彌補原油采出后所造成的地下虧空，保持或提高油層壓力，實現油田高產穩產，并獲得較高的采收率，必須對油田進行注水。


    二、裝置概述

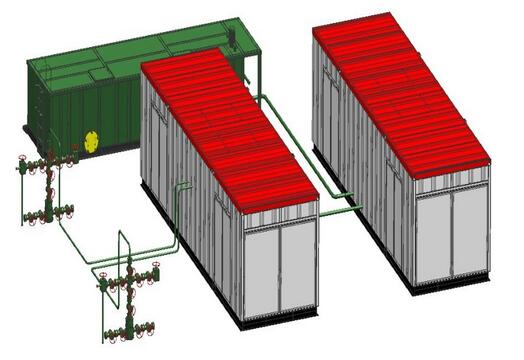

    移動撬裝式注水一體化裝置是我公司設計開發的成套撬裝式注水裝置，滿足油田開采前期超前注水和邊緣小區塊注水的施工工藝需求。該裝置符合標準化設計、模塊化建設要求，將水罐、水處理裝置、注水泵等整體設計成撬，可整體搬遷、重復利用，集成化高、操作方便、運行可靠安全，大幅度降低了固定式注水站的投資。該裝置可根據注水工藝需求按一撬或多撬進行設計、制造；可按客戶要求實現全自動、半自動控制；可根據水質要求合理配置水處理工藝流程，實現一級或多級處理。



    三、裝置組成
    該裝置主要由油污水處理罐、精細過濾撬塊、注水泵撬塊組成。內含:卸車泵、儲水罐、水處理添加劑加料設備、多介質過濾器、金剛砂過濾器、精細過濾器、清水罐、喂入泵、注水泵、管匯、儀表、閥門、控制系統、配電系統、氣動系統等（可根據實際注水工藝設計組合，增減設備）。整套裝置過濾精度高（出水水質A1級）；壽命長（耐腐蝕，反吹、反洗、濾料再生）；撬塊化連接，操作方便。
    四、裝置配置說明
    1、污水罐撬塊     污水罐撬塊主要由卸車泵、污水罐、智能磁翻板液位計（輸出信號：開關量）、以及管匯閥門等組成：主要作用是保持系統不間斷持續供水。污水罐裝有智能磁翻板液位計，具有高低液位報警功能。

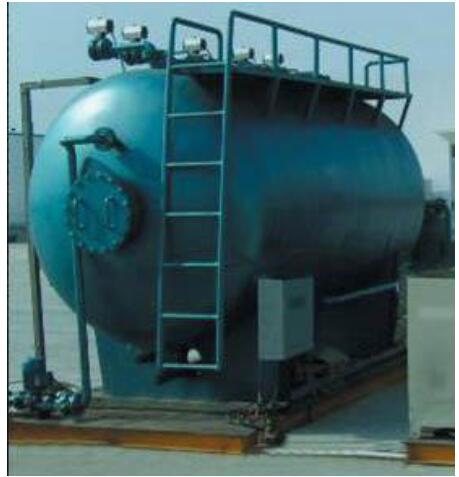

    2、含油污水處理罐撬塊     含油污水處理罐撬塊主要由提升泵、含油污水處理罐、加藥裝置、PLC控制柜以及管匯閥門等組成。
    含油污水處理罐撬塊是一種集自然沉降、聚結除油，絮凝渦流反應、懸浮泥凈化過濾、鈦金屬斜板聚結除油、沉降等技術于一體的新型含油污水處理設備。整套設備處理效率高達（90%）,停留時間短（為常規分離設備的35～50%）,占地面積少，采用壓力式全密閉運行、運行平穩、安全可靠、常作為油田采出水的預處理設備。

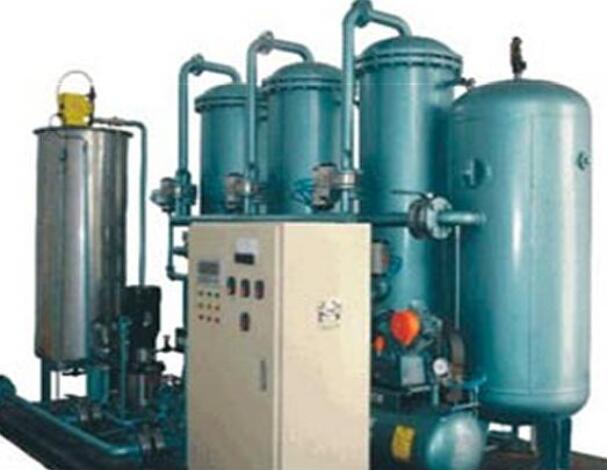

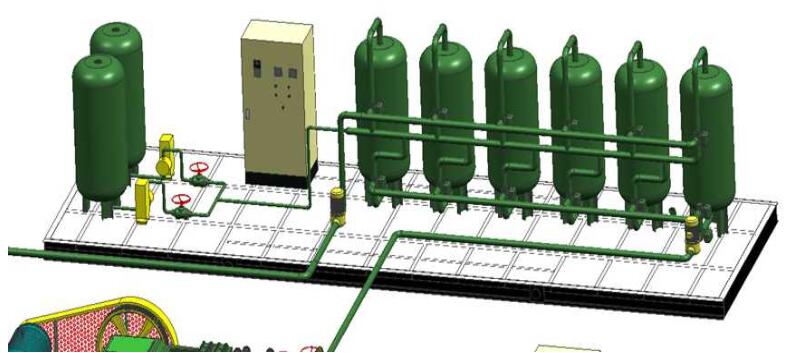

    3、過濾撬塊

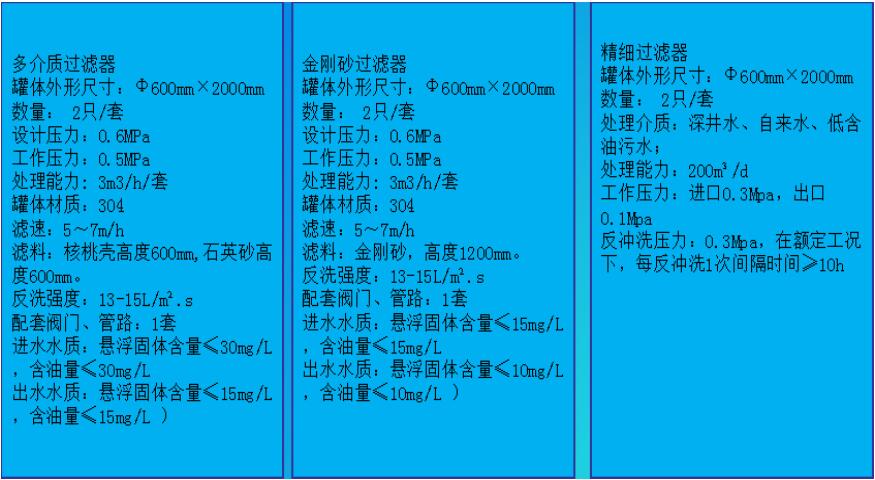

    過濾撬塊由加藥裝置、多介質過濾器、金剛砂過濾器、反沖泵、凈水罐以及配套管匯和閥門組成。該過濾器適用于油田含油污水處理的精細過濾，也適用于其他工業廢水的處理。

    多介質過濾器是兩種以上的過濾介質通過合理級配，較大限度地發揮不同比重、不同材質、不同粒徑濾層的截污能力對污水中含油、懸浮物、鐵離子及膠體物等的精細處理有較好的過濾作用、同時對油和懸浮物抗污染沖擊能力強、濾料再生能力強。它具有結構緊湊、操作方便、自動化程度高、運行平穩、設備濾速大、過濾精度高、截污能力強、反洗徹底及維護方便等特點
    金剛砂過濾器是精細金剛砂濾料作為過濾介質，通過阻力截留、重力沉降和深床過濾等多種作用，去除水中的懸浮物。它具有結構緊湊、操作方便、自動化程度高、運行平穩、設備濾速大、過濾精度高、截污能力強、反洗徹底及維護方便等特點
    PGR精細過濾器由剛性高分子PE燒結微孔過濾管組成過濾束，組裝成單體過濾罐，根基處理量確定過濾面積，將各個過濾罐串聯或并聯組裝成過濾裝置，滿足不同處理量，不同介質的處理的需要。 PE過濾管采用親水憎油高分子材料制成，具有強吸水性，屬于表面和深層截濾，不僅可以再生，而且可反復使用，壽命一般5~8年

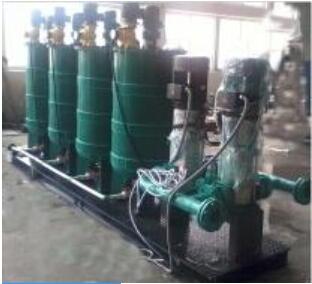

    加藥裝置
    加藥裝置主要用于向含油污水處理罐和及其系統流程注入絮凝劑、阻垢劑、緩蝕劑、破乳劑等各種藥液
    該裝置主要由加藥罐、攪拌器、計量泵等組成。

    4、凈水罐撬塊
    主要用于儲存凈化后的水，為注水泵提供水源。主要由罐體、磁翻板液位計、管道、閥門等組成。

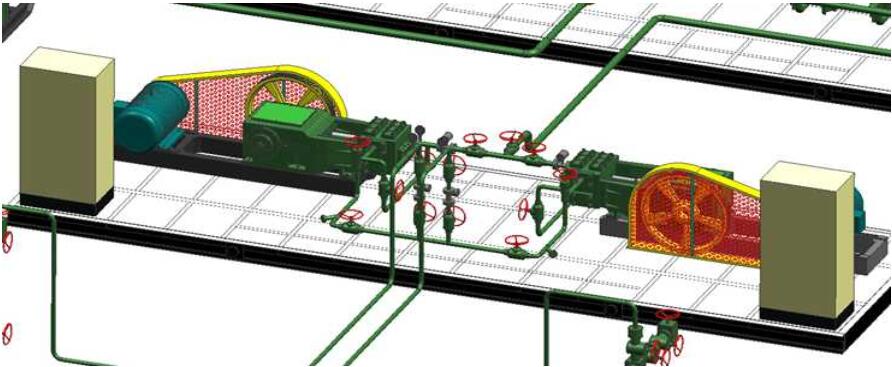

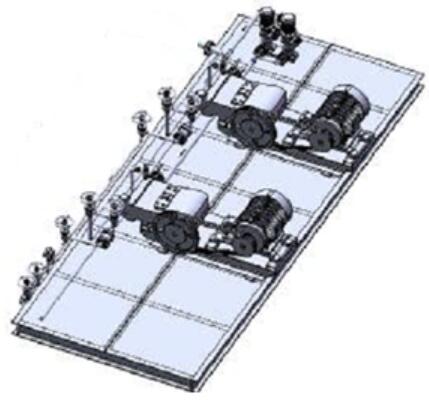

    5、注水泵撬塊
    注水泵撬塊主要由注水泵、喂水泵、壓力變送器、變頻控制器、管匯閥門等組成。將處理達標的水注入到注水井中。
